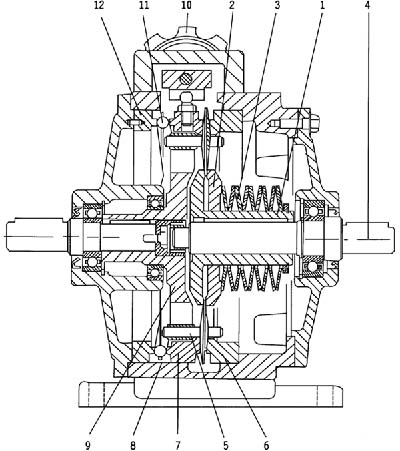

MB無級變速機內部結構圖：

MB系列無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。
MB系列無級變速器帶錐度的主動輪：
（1）和壓盤
（2）被一組碟形彈簧
（3）壓緊，輸入軸
（4）與主動輪用鍵聯接，而組成壓緊的主動裝置。
（5）內側夾在壓緊的主動輪和壓盤之間，外側夾在帶錐度的固定環
（6）和調速凸輪
（7）之間，而組成摩擦副；當壓緊的主動裝置運轉時，摩擦輪就做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承
（8）而帶動行星架
（9）轉動。
（10）帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平面彈子夾
（11）和固定凸輪
（12）的端面曲線作用，使調速凸輪產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現穩定的無級變速.
